摘要：卷煙生產企業越來越多地使用高架庫，空氣采樣感煙探測報警系統廣泛地應用其中。本文針對高架庫的消防特點，介紹了空氣采樣感煙探測報警系統的工作原理、優點以及應用案例。

　　關鍵詞：高架庫、消防、空氣采樣感煙探測報警系統

　　我國大多數卷煙廠在進行技術改造時，都采用了聯合生產工房的形式，即把制絲、卷包、膨脹煙絲、薄片、輔料庫、成品庫、摻兌庫、配方庫等高架庫均設置在同一座建筑物內，以達到生產連續、物料運輸短和集中管理的目的。很多企業為了做好消防工作，在高架庫中采用了空氣采樣感煙探測報警系統。

　　高架庫消防情況概述

　　根據GB50016《建筑設計防火規范》的規定，煙草儲存的火災危險性定性為丙類中的“可燃固體”，煙草的燃點為220度，其主要的燃燒現象為自燃、陰燃、著火三種形式。

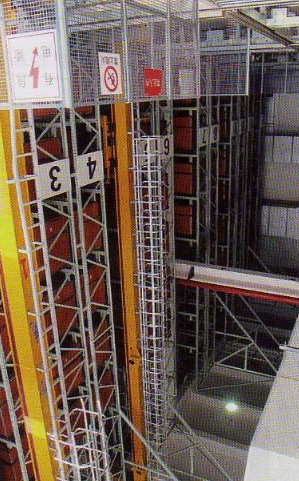

　　以濟南卷煙廠為例，其高架庫貨架高度為22米，消防工作具有如下特點：

　　1.高架庫消防完全依賴自動滅火系統進行滅火保護，人員消防施救或補救措施實施困難。

　　2.高架庫內貨架貨位密集排列，貨位內貨物之間相互遮擋，跨貨位滅火困難。

　　3.高架庫貨位內可供消防設施安裝和運行維護的富余凈空有限，消防空間狹小。

　　4.高架庫內貨位之間不設封閉隔離，貨位空間聯通，火災時高溫煙霧容易蔓延擴散，波及毗鄰貨位造成熱煙蔓延起火。卷煙燃點較低（煙草燃點175℃，紙箱燃點130℃），200℃高溫熱煙所到之處，即使沒有明火，卷煙也可以被引燃起火。

　　5.高架庫貨架列間縫隙和堆垛機巷道在庫內縱橫貫通，形成氣流豎井，有煙囪效應，火災時成為熱對流通道，加劇燃燒的鏈式反應，幫助火焰快速向上層貨位燃燒，熱煙快速向庫房上層蔓延。在豎井條件下，熱煙垂直向上蔓延的速度可達到4米/秒，速度很快，所以高架庫火災的縱向擴展十分迅速，火勢沿貨架層層蔓延、擴散，撲救難度大、容易失控形成大火。

　　倉庫防火一直是煙草行業安全管理的重點，高架庫更是如此。鑒于高架庫的上述特點，傳統的火災自動報警系統難以滿足要求，必須選擇更先進、更可靠的消防設施，才能最大限度地減少生命和財產損失。目前，各卷煙廠高架庫均選用空氣采樣感煙探測報警系統。


　　空氣采樣感煙探測報警系統的工作原理及特點

　　（一）工作原理

　　空氣采樣感煙探測報警系統包括探測器和采樣網管。探測器由吸氣泵、過濾器、激光探測腔、控制電路、顯示電路等組成。吸氣泵通過PVC管或鋼管所組成的采樣管網，從被保護區內連續采集空氣樣品放入探測器。空氣樣品經過過濾器組件濾去灰塵顆粒后進入探測腔，探測腔有一個穩定的激光光源。煙霧粒子使激光發生散射，并被陣列式接收器接收，經過系統分析，接收器將光信號轉換成電信號后送到探測器的控制電路，信號經處理后轉換為一個適宜的輸出信號。根據預先設定的報警閾值，發出各級警報，依次為警覺級、行動級、火警1級、火警2級。

　　空氣采樣感煙探測報警系統在探測方式上，完全突破被動感知火災煙氣、溫度和火焰的局面，主動進行空氣采樣，快速、動態地識別和判斷出空氣中各種聚合物和煙粒子。由于它能探測物質燃燒初期所產生的氣溶膠或煙霧粒子濃度，在火災初期消除火災隱患，使火災的損失降到最小，因此也被稱之為極早期煙霧探測預警系統，相對于傳統火災探測報警技術產生了質的飛躍。

　　（二）系統特點

　　1.探測靈敏度高、誤報率低。空氣采樣感煙探測報警系統具有高精度的激光探測器，探測范圍廣，靈敏度高，對被測粒子的發生源及大小無要求；先進的激光探測技術，比傳統探測器高1000倍以上，可提早2~4小時報警。

　　2.采樣方式靈活簡便，探測器的采樣管可以布置在天花板下、回風口處、地板下、機柜內，也可以采取復合式采樣。

　　3.由于空氣采樣采用無源的傳輸方式，且采樣管網通常使用PVC材料，所以保護區域無電源線和信號線，可防爆并抗強電磁的干擾。

　　4.采用模塊化及網絡化的結構，多臺機器既可近距離組網也可遠距離組網，大大節約了費用并便于集中管理。另外，其超強的網絡功能，可實現集中式網絡化管理。

　　5.探測器所帶的繼電器可實現與其相關的火災報警設備、故障報警設備、滅火設施等聯動控制，也可通過接口設備與其他傳統報警系統相連接，所以空氣采樣具有方便的兼容能力，能與傳統的火災探測報警控制設備兼容。

　　6.空氣采樣采用獨特的探測方式，主動通過PVC管從保護區取樣探測，還可直接從設備里取樣、安裝、調試，較為方便。

　　7.空氣采樣特設黑匣子功能，能記錄通電、斷電、火災時間、煙霧曲線和系統故障等歷史數據，并能通過微機查看或打印，為分清火災事故責任提供依據。

　　空氣采樣感煙探測報警系統在高架庫中的應用

　　濟南卷煙廠聯合工房共有成品庫、輔料庫、摻兌庫、配方庫等4個高架庫，均安裝了VESDA空氣采樣感煙探測報警系統，共設56臺探測設備，保護面積約6萬平方米。該系統自2007年底驗收到現在，始終正常有效運行。

　　通常情況下，在火災發展的初始階段，往往因為高架庫中的一些設備或線纜過電壓、過電流而揮發出微量的煙霧粒子，人們雖然看不到它，但能嗅到煙霧中的異味。這說明空氣中已出現了煙霧，只不過煙霧的濃度低于人眼的視覺閾值，也低于普通報警探測器的報警閾值。即使產生了很濃的煙霧，由于空調及通風設備在高架庫內的大量采用，使煙霧變得很稀薄，普通感煙探測器也難以察覺。

　　而空氣采樣感煙探測報警系統的工作原理是光散射測量技術，當激光照射到空氣樣品上時，不同直徑的煙粒子發生的散射現象是不一致的。普通感煙探測器都只對某些物質材料燃燒產生的煙霧響應好，而對另外一些材料產生的煙霧響應差，如光電感煙探測器對合成材料產生的煙霧敏感，離子感煙探測器對天然材料產生的煙霧比較敏感，而空氣采樣感煙探測報警系統對各種材料產生的煙霧都敏感，對任何大小的煙霧粒子均有很好的響應。這種激光散射的測量方法精確，測量范圍寬，靈敏度高，因此對微量的煙霧也能探測報警。

　　VESDA空氣采樣感煙探測報警系統采用PVC采樣管，管內無任何電子器件，因此不會受到高架庫內電磁環境的干擾，所以空氣采樣感煙探測報警系統也可用于防爆環境。其多級過濾方式一方面將大的灰塵、臟物過濾掉，另一方面又將精細過濾后的潔凈空氣送回探測腔，時時刻刻清洗腔內的光學元件，而且空氣采樣感煙探測報警系統還采用了結合激光技術的灰塵處理和識別分離（LDDTM）功能，因此這種設備可以較長時間不用清洗和校正，不僅降低了誤報率，而且延長了系統的使用壽命，滿足了高架庫的不間斷火情監測的需要。

　　一般的感煙探測器必須每年或每兩年清洗和校正一次，在清洗和校正期間，火災自動報警系統無法對高架庫實施火情監測，從而使監視對象較長時間處于無監測狀態，而且探測器的清洗和校正所需費用較高，從而增加了運行費用。VESDA空氣采樣感煙探測報警系統靈敏度高，得益于其所具有的自動環境學習功能（classfire），可以根據周圍的環境自行進行學習，然后根據所積累的數據設定靈敏度，以達到任何環境下都能精確探測的效果；該系統還具有可以鑒別出灰塵、潮氣和煙霧存在的功能和自動比較功能，并可設置警報的延時輸出。經過一段時間的比較，系統可以確定煙霧的穩定變化情況后再發出警報，從而避免由于環境的異常變化造成的誤報，提高了報警的可靠性。

　　濟南卷煙廠使用的VESDA空氣采樣感煙探測報警系統還能與西門子火災自動報警系統控制器相連，實現雙路報警，并通過西門子火災自動報警系統聯動全廠其他相關消防設備。

　　濟南卷煙廠高架庫為無人值守方式，因此高架庫的遠距離集中監控就變得非常必要。VESDA空氣采樣感煙探測報警系統對有局域網的場合采用開放協議高級接口，其設備不但與局域網相連，還采用網絡終端機進行聯網，以自動撥號的方式通過市話網直接傳到該產品供應商的監控中心，監控中心運行專門的監控軟件，可讀取各高架庫中空氣采樣感煙探測系統所獲得的信息，從而進行遠程編程和維護。
