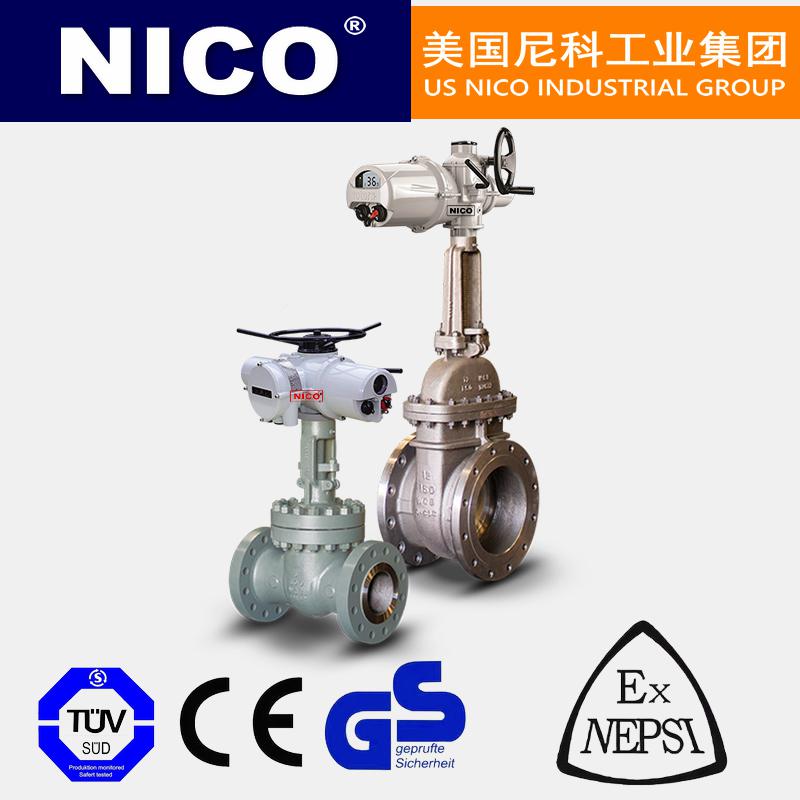

一、進口平板閘閥產品概述

美國尼科NICO進口平板閘閥采用新型浮動式密封結構，適用于壓力不大于15.0MPa，溫度-29～121℃的油品、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。適用于天然氣、石油、化工、環保、城市管道、燃氣管線等輸送管線、放空系統和汽儲存裝置上，用作啟閉設備。

二、進口平板閘閥選型參數

三、進口平板閘閥產品說明

板式閘閥是一種以平行閘板為關閉元件的滑閥。關閉部分可以是單插板，也可以是中間帶有支撐機構的雙插板，直板閘閥可分為不帶導流孔的單閘板閘闋和帶導流孔的單閘板閘閥，后者通常用于長距離輸送管道，前者主要用于站內或泵內的出入口，板式間網結構緊潰，流阻小。操作簡單，方便快捷適用于天然氣、石油、化工、環保、城市管道、煤氣管道等管道、排污系統、儲氣系統作為啟停設備。由于閘板在兩闋座表面滑動，板式閥也適用于含有懸浮顆粒的介質。

四、進口平板閘閥主要結構

1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門

2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線

3、自密封的填料結構，密封性比普通石墨填料密封可靠，并且在填料密封面注入油脂，密封面達到零泄漏標準，解決了通用閥門跑、滴、漏的常見問題。

4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全

5、全封閉結構，防護性能好，可適應全天候要求

6、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

7、閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。

8、閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。

9、軛架套管 – 鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。

10、閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。

11、壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。

12、閥座環 – 焊接閥座環垂直于流動通道，易于維護。

13、執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。

14、軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。

15、壓蓋 – 兩件式，自調節壓蓋，避免被彈出。

16、整體后座 – 硬面，使用壽命最長。

17、閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。

18、整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

19、閥體有鑄造和焊接兩種結構。

20、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。

21、金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。

22、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。

23、閘板、閥座經特殊工藝處理、噴焊硬質合金，耐磨四氟，實現雙重密封。并可注油脂輔助密封雙重保護，密封更可靠，使用壽命更長。

24、帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。

25、閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。

26、本閥門采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病。

27、閥門關閉時能自動卸掉內腔高壓，保證使用安全。

28、全封閉結構，防護性能好，可適應全天候要求。

29、平板閥門設有指示桿或觀察窗以表示閥門的啟閉情況。

五、進口平板閘閥主要特點

1.采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2.閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。

3.閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4.關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5.由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于同類產品的重要特征。

6.開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

六、進口平板閘閥應用領域

1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥；如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。

2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。

3. 石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。

4. 帶有懸浮顆粒介質的管道，選用刀型平板閘閥。

5. 城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。

6.城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。
