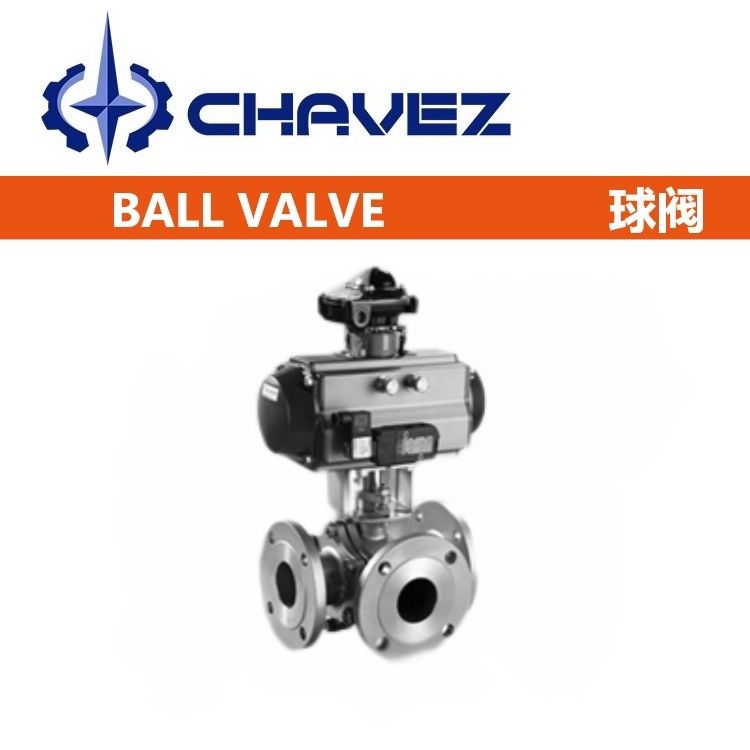

氣動執行器分為：氣動雙作用、氣動單作用(彈簧復位)兩種形式。螺紋氣動三通球閥標準球芯有L型和T型兩種。L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通；T型孔道可起配比作用，T型適用于介質的分流，合流或流向切換，適用于液體、氣體、蒸汽等介質的配比調節與控制。
①三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制粘度、纖維顆粒狀的流體。也適用于密封要求嚴格的場合。
②兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能能使相互垂直的兩個通道連通或關閉。
③四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，閥門靈活控制管路使介質合流或分流。
④T型孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
| 閥體參數 | 執行器參數 |
| 公稱通徑：DN10-DN100(3/8"-4") | 執行器形式：AT氣動執行器、撥叉式氣動執行器 |
| 公稱壓力：1.6Mpa-6.3Mpa(1000WOG) | 作用方式：雙作用、單作用(彈簧復位) |
| 適用介質：水、油品、氣體 | 控制方式：開關型、智能調節型 |
| 適用溫度：-20~180℃ | 氣源介質：空氣 |
| 閥體材質：WCB / CF8 / CF8M | 氣源壓力：雙作用3-8bar；單作用4-8bar |
| 閥座材質：聚四氟乙烯PTFE | 行程調整范圍：90°±5° |
| 球體材質：CF8 / CF8M | 輸出扭矩：雙作用3.9-10560N.m；單作用8.5-4858N.m |
| 閥桿材質：SUS304 / SUS316 | 附件：電磁閥、定位器、限位開關、三聯件、手動機構 |
| 填料材質：聚四氟乙烯PTFE；PPL | 汽缸材質：鋁合金、鑄鐵 |
| 設計標準：ASME B16.34 | 活塞材質：鑄鋁硬質氧化處理 |
| 壁厚標準：ASME B16.34 | 彈簧材質：彈簧鋼 |
| 檢測標準：MSS SP-110 / EN 12266 | 氣源接口：符合NAMUR標準 |
AT系列氣動執行器是一種雙活塞齒條與齒輪轉動結構的氣動執行機構。氣動執行器為活塞式，活塞式行程長，適用于要求有較大推力的場合，可以直接帶動閥桿，還可以和蝸輪蝸桿配合使用。結構簡單、輸出推力大、動作平穩可靠、安全防爆，在對安全要求較高的生產過程中有著廣泛的應用。
DN | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
L | 68 | 78 | 86 | 111 | 126 | 143 |
H | 177/208 | 180/211 | 199/227 | 231/251 | 235/265 | 263/298 |
