按日本JIS標準標準設計、制造、生產、檢測的閥門叫做日標閥門。適用于JIS 10K、JIS 20K的各種管路上。

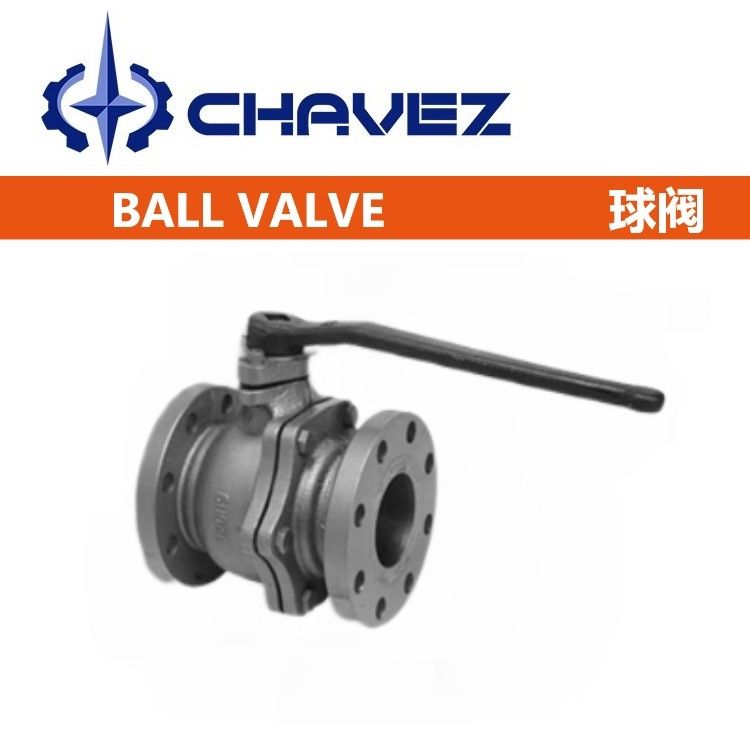

日標法蘭球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。在各種閥門中，球閥的流動阻力較小，球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
| 公稱通徑：15A-350A(1/2"-14") | 閥體材質：鑄鐵 / 鑄鋼 / 不銹鋼 |
| 公稱壓力：10K / 20K | 閥桿材質：不銹鋼 |
| 適用溫度：0℃~150℃ | 球芯材質：不銹鋼 |
| 適用介質：水 / 油品 / 氣體 | 閥座材質：PTFE四氟乙烯 |
| 設計原理：唇式密封技術 | 防火標準：API 6FA；API 607；JB/T 6899 |
| 設計制造：JIS B2071 / ASME B16.34 | 結構長度：JIS B2002 |
| 法蘭標準：JIS B2220 / JIS B2212 | 檢驗試驗：JIS B2003 |
NPS | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A | 125A | 150A | 200A |
壓力 | 10K | |||||||||||
NPS | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A | 125A | 150A | 200A |
壓力 | 20K | |||||||||||
