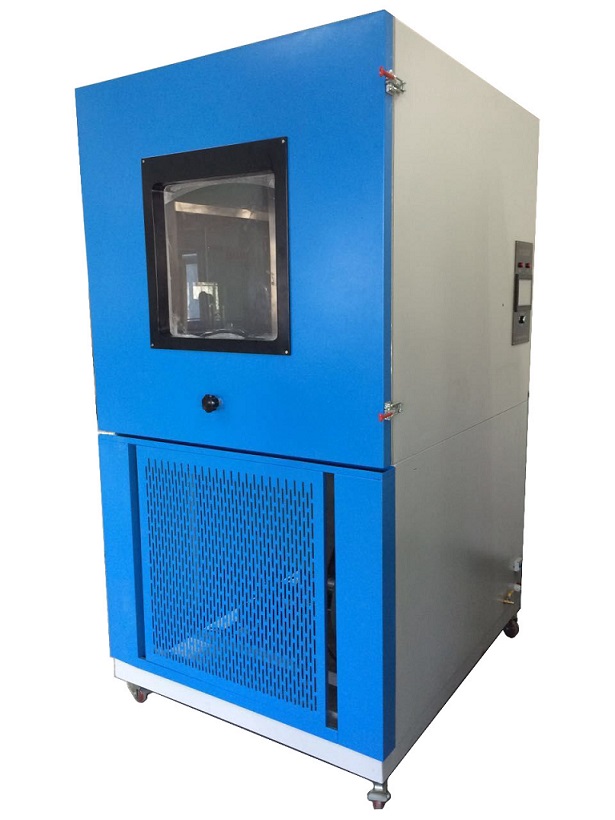

WDCJ-162（三箱式）溫度沖擊試驗箱
產品概述：
該產品適用于電子元?dú)饧陌踩阅軠y(cè)試提供可靠性、產品篩選試驗等，同時通過此裝備試驗可提高產品的可靠性和進行產品的質量控制。
一、主要技術指標
| 型號 | WDCJ-162 | WDCJ-340 | WDCJ-500 | WDCJ-010 |
| 工作室尺寸mm | 450×450×450 | 600×600×600 | 800×800×800 | 1000×1000×1000 |
| 溫度沖擊范圍 | -20℃ ～ 150℃ -40℃ ～ 150℃ -60℃ ～ 150℃ | |||
| 溫度波動度 | ±0.5℃ | |||
| 溫度均勻度 | ≤2℃ | |||
| 溫度偏差 | ≤±2℃ | |||
| 恢復時間 | ≤5分鐘（與冷卻水溫、暴露溫差、恒溫時間、試樣重量有關） | |||
| 降溫時間 | 20℃ ～ -40℃約50分鐘（單獨運轉時） | |||
| 轉換時間 | 10±5S | |||
| 符合標準： | GJB150.3；GJB150.4； GJB150.5溫度沖擊試驗； GB2324.22試驗Na；GB2423.1試驗A 低溫試驗方法；GB2423.2試驗B 高溫試驗方法；GJB360.7溫度沖擊試驗；GJB367.2溫度沖擊試驗。 | |||
WDCJ-162（三箱式）溫度沖擊試驗箱
二、控制系統:
1、控制裝置：主控制器采用“7.0寸”可編程觸摸液晶顯示屏，該控制器采用液晶顯示屏，可直接用手指點擊屏幕設定參數、試驗曲線、運行時間、加熱器工作狀態，PID參數自整定功能。控制程序的編制采用人機對話方式，僅需設定溫度，就可實現制冷機自動運行功能。控制系統具備完善的檢測裝置能自動進行詳細的故障顯示，報警；
2、設定精度：溫度：0.01℃
3、用戶程序容量：120組×100段；
4、運行方式：程序運行，恒定運行；
三、制冷系統:
1、制冷系統及壓縮機：為了保證試驗箱降溫速率和溫度的要求，本試驗箱采用一套進口德國半封閉壓縮機所組成的二元復疊式水冷制冷系統。復疊式冷
系統包含一個高溫制冷循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器是也到能量傳遞的作用，將工作室內熱能通過兩級制冷系統傳遞出去，實現隆溫的目的。
2、制冷工作原理：高低制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。后制冷劑經閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的；
四、箱體結構:
1、箱體外殼材料：外表面A3鋼板噴塑；
2、箱體內膽材料：SUS304不銹鋼板；
3、觀察窗：高溫箱安裝矩形多層中空隔熱玻璃熱玻璃觀察窗一個（300×200mm
）.觀察窗上安裝照明燈；
4、保溫材料：超細玻璃纖維棉將內室、外殼、高溫室、低溫室連接成一個整體；
5、樣品架移動方式：樣品架依靠安裝箱體底部的直線往復驅動系統作上下移動；
