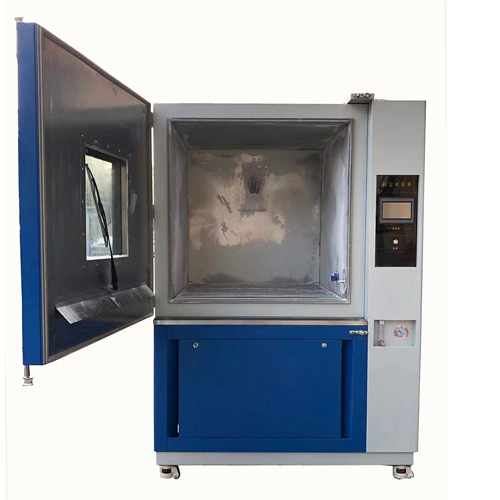

GB3836.1-2000熱劇變試驗設備

設備工作原理：本熱劇變試驗設備按GB3836.1-2000第23.4.6.2條熱劇變試驗規定進行設計，使用水泵將試驗用水,通過直徑為1mm的噴嘴噴至燈具透明罩或玻璃表面zui高溫度點，以考核燈具透明罩跟玻璃是否破裂。

一、產品規格及參數：

二：箱體材質
1、箱體均采用優質（t=1.2mm）A3鋼板數控機床加工成型，外殼表面進行噴塑處理，更顯光潔、美觀。
2、工作室采用（SUS304）優質鏡面不銹鋼板。
3、保溫材質高密度玻璃纖維棉厚度為100mm
4、攪拌系統:采用長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環；
5、門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉；
6、采用無反作用門把手，操作更容易；
7、機器底部采用高品質可固定式PU活動輪；
8、觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜（可清楚觀察試驗過程）
9、測試孔(機器左側)可外接測試電源線或信號線使用(孔徑或孔數須增加需指示)

三、 試驗箱箱體結構
1、設備恒溫控制常溫到150℃，一般試驗要求溫度為40℃--150℃，溫度穩定后，開始點燈，燈具表面會升溫，等燈具表面溫度穩定后，開始對燈具噴水，檢驗燈具會否爆裂。
2、因為點燈時循環風需要關閉，考慮到箱體板材的吸熱會造成箱內溫度會快速下降，所以設計在內箱板壁再加一塊5mm厚度的環氧板材，環氧板材耐高溫、絕緣并且導熱性差，因而避免了內箱板材吸熱導致箱體內溫度快速下降。而點燈后，燈具表面散發的熱量又會使箱體內溫度快速升高，所以設計在箱體左右開設進、出風口，利用實驗室內的空氣給箱體內造成空氣對流，達到將箱體內高溫帶走的目的。
3、在與箱體空氣對流過程中，為了使箱體內溫度盡量均勻，箱體左右進出風口采用喇叭形設計，左右風口多孔緩沖風板。配設計一套小型冷水機，控制水溫10℃，使用一臺小型水泵，箱內安裝一個噴嘴，正對著燈具，距離根據客戶要求，等燈具表面溫度穩定后，自動開始對燈具噴水。
4、設備設計一套加熱系統，四套溫度檢測系統對應四塊溫度儀表，傳感器為活動式，可隨意固定在燈具表面任何位置，測試溫度穩定在規定的值后，儀表給出信號，命令水泵噴水。噴水的時間由一套時間繼電器控制。
5、超大玻璃視窗，可以很方便地觀察到箱體內的狀況，并且玻璃不會傳導熱量。
5、設計一套轉臺，可以360°旋轉，轉速1轉/分鐘，轉臺安裝玻璃和燈具夾具，方便玻璃和燈具試驗。

GB3836.1-2000熱劇變試驗設備

四、控制系統：
1、溫濕度控制儀表采用“7.0寸”大屏幕-可編程微電腦PID控制SSR輸出運行，超大畫面，熒幕操作簡單，程式編輯容易；
2、溫度顯示精度：0.01℃；
3、濕度顯示精度：0.1%；
3、感溫傳感器：PT100鉑金電阻測溫體；
4、控制方式：熱平衡調溫調濕方式，所有電器均采用（正泰）系列產品；
7、具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定；
8、控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示具有12組程式每組10段，每段時間設定最大值為99小時59分；控制器具有熒屏鎖定功能，避免人為觸摸而停機；
9、具有RS-232或RS-485遠程通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機等功能；
10、控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏（使其壽命更長久）

五、加熱系統：
1、采用遠紅外鎳合金高速加溫電加熱器；
2、高溫完全獨立系統，不影響低溫試驗及濕熱試驗；
3、溫濕度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益；

六、保溫系統：
1、保溫系統采用超細玻璃纖維填充保溫區,內外膽連接部位采用非金屬耐高、低溫材料,有效降低溫度傳導；
2、箱門密封采用精制硅橡膠，從而在高、低溫下不存在老化及硬化現象；

七、設備使用條件：
1、環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）2、環境濕度：≤85%R.H
PS：操作環境需要在室溫28度以下而且通風良好；
機器放置前后左右各80公分不可放置東西；
