一、設計依據
懸臂式貨架的設計、制造、安裝、驗收?qǐng)?zhí)行標準并符合其它相關標準要求。
1）CECS23《鋼貨架結構設計規范》
2）GBJ17—88《鋼結構的設計規范》
3）QB/KS1002—9《鋼結構插接式貨架技術條件》

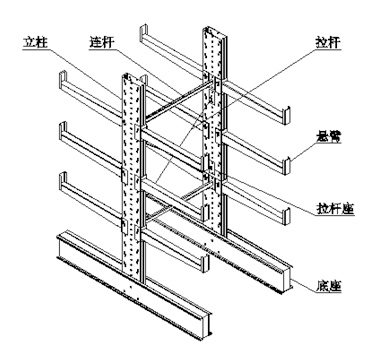

二、懸臂式貨架裝配立體示意圖
三、懸臂式貨架的構成及說明
懸臂式貨架一般由底座、立柱、懸臂、連桿、拉桿座、拉桿組成。懸臂可以是單面或雙面，懸臂式貨架具有結構穩定，載重能力好、空間利用率高等特點。根據承載能力可分為輕量型、中量型、重量型三種。
1、立柱：懸臂安裝于該件上，垂直方向的主要受力件。
2、連桿：立柱與立柱之間的連接件，起連接穩定作用。
3、拉桿：縱向固定貨架，起穩定作用。
4、懸臂：與貨物接觸單元。
5、拉桿座：拉桿的安裝座。
6、底座：整個貨架的地面支撐件，起支撐和穩定作用。
四、貨架型材強度指標
貨架型材的強度標準（N/ mm2）GB6723—86指標
鋼號 | 鋼材種類 | 抗拉、抗壓、抗彎 | 抗剪 | 端面承壓 |
Q195-235 | 冷彎型鋼 | 205 | 120 | 310 |
五、貨架焊接強度指標：（JB/T5323—91指標N/ mm2）
鋼材 | 對接焊縫 | 角焊縫 | |||
鋼號 | 鋼材種類 | 抗拉 | 抗壓 | 抗剪 | 抗拉、抗壓、抗彎 |
Q195-235 | 冷彎型鋼 | 175 | 205 | 120 | 140 |
六、貨架表面處理工藝及顏色
1、處理工藝流程：
1.1冷軋板前處理工藝(無銹狀態)
脫脂→水洗 →表調→水洗→磷化→高壓水沖洗
1.2熱軋板及熱軋型材前處理工藝
無油狀態：酸洗→水洗 →表調→水洗→磷化→高壓水沖洗
有油狀態：酸洗→水洗 →脫脂 →水洗→中和 →表調→磷化→高壓水沖洗
2、表面涂層采用通過ISO9000質量認證企業生產的高品質環氧聚脂粉沫。
3、噴塑表面光潔、平整、色澤一致。
七、懸臂式貨架的特點及應用
懸臂式貨架適用于存放長物料、環型物料、板材、管材及不規則貨物。貨物存取由叉車、行車或人工進行。
